Kieszonkowa artyleria. Granaty ręczne 83 samodzielnej brygady desantowo-szturmowej. Część 2.

 W pierwszej części artykułu przedstawiłem granaty obronne ,druga część przeglądu radzieckich granatów ręcznych używanych w białogardzkiej 83 samodzielnej brygadzie desantowo-szturmowej w latach 1986-1990 to modele granatów zaczepnych.

2. GRANATY ZACZEPNE

Ręczny granat zaczepny RG-42.

Granat ręczny RG-42 z zapalnikiem UZRGM jest granatem odłamkowym o działaniu ze zwłoką, używanym głównie w natarciu do zwalczania siły żywej. Granat ten można używa rzucając go w polu bez osłony (promień rażenia odłamków jest mniejszy niż zasięg rzutu.
Konstrukcja już w pełni rosyjska wdrożona do użytku w końcu 1942 roku.
W skorupie granatu pomiędzy ładunkiem kruszącym a ścianka umieszczono ponacinaną taśmę odłamkowa, której zadaniem jest zwiększenie siły rażenia odłamkami. Choć jest to granat typowo zaczepny (głownie ze względu na mały promień rażenia) rosyjscy konstruktorzy zastosowali owa taśmę fragmentującą by dodatkowo zwiększy siłę rażenia odłamkami.

Granat RG-42 z zapalnikiem UZRGM.

Do początku lat 70-tych w ZSRR zaprzestano produkcji tego granatu dla Armii Radzieckiej głownie ze względu na przestarzałą konstrukcje i dużą zawodność. Ogromne zapasy tych granatów zmuszały szkoleniowców by nadal uczyć żołnierzy ich obsługi a w przyszłym konflikcie zbrojnym były by one używane na równi z nowszymi modelami.
Działanie granatu jak w przypadku F-1.

Granat RG-42 z zapalnikiem UZRGM w przekroju.

1- zapalnik UZRGM;

2- kółko zawleczki z zawleczką;

3- spłonka zapalająca;

4- blaszany korpus granatu;

5- blaszana taśma odłamowa;

6- opóźniacz z detonatorem;

7- materiał kruszący.

Dane techniczne granatu RG-42.

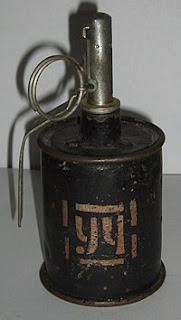

Do szkolenia żołnierzy w Armii Radzieckiej opracowano także ćwiczebną wersję granatu RG-42. Granat ćwiczebny elaborowany był materiałem obojętnym (najczęściej piaskiem) a wkręcony zapalnik UZRGM pozbawiony opóźniacza i detonatora. Skorupę granatu malowano na kolor czarny. Bardzo rzadko ale zdarzały się ćwiczebne granaty RG-42 z nieniesionymi z szablonu literami UCZ (oczywiście cyrylicą) - skrót od ćwiczebny.

Ćwiczebny granat RG-42 naniesionymi z szablonu oznaczeniami UCZ - ćwiczebny.

Ręczny granat zaczepny RGD-5.

Ręczny granat RGD-5 z zapalnikiem UZRGM/UZRGM-2 jest granatem odłamkowym o działaniu ze zwłoką, używanym głównie w natarciu do zwalczania siły żywej.
Na początku lat 50-tych Armia Radziecka potrzebowała nowego granatu zaczepnego, bardziej ergonomicznego i niezawodnego niż RG-42. Z rozwinięcia tegoż drugowojennego granatu powstał nowy RGD-5, wprowadzony na uzbrojenie Sil Zbrojnych ZSRR w roku 1954. Zmieniono kształt skorupy, kształt wkładki fragmentacyjnej, zmniejszono masę materiału kruszącego – w porównaniu do RG-42- zachowują dotychczasową skuteczność rażenia.
Granat RGD-5 był podstawowym granatem zaczepnym podczas wojny w Afganistanie, używany od samego początku konfliktu aż do jego końca. W czasach obecnych – podstawowy granat zaczepny Armii Rosyjskiej.
Działanie granatu identyczne jak RG-42.

Granat RGD-5 z zapalnikiem UZRGM2.

Granat RGD-5 z zapalnikiem UZRGM2 w przekroju.

1- korpus zapalnika UZRGM2;

2- blaszany korpus granatu;

3- blaszana wkładka odłamkowa;

4- opóźniacz z detonatorem (brak na fotografii);

5- kółko zawleczki z zawleczką;

6- dźwignia spustowa;

7- ładunek kruszący.

Dane techniczne granatu RGD-5.

.

Ćwiczebna wersja granatu RGD-5 nosi nazwę URG-N. Granat ten wyposażono w ćwiczebny ładunek hukowy pozorujący wybuch granatu a skorupa granatu jest nawiercona od spodu i pomalowana na kolor czarny.

Ćwiczebny granat URG-N z widocznym otworem od spodu.

Małe moje opracowanie nt. znakowania granatów RGD-5..

3. Ręczny granat zaczepny RGN.

Ręczny granat RGN z zapalnikiem UDZ jest granatem odłamkowym o działaniu ze zwłoką, używanym głównie w natarciu do zwalczania siły żywej
Konstrukcja i działanie podobne jak granatu RGO z tym ze całkowicie pozbawiony jest wkładek fragmentujących (powstające odłamki pochodzą z aluminiowej skorupy).
W radzieckim indeksie GRAU oznaczono ten granat 7G22.

Granat RGN z zapalnikiem UDZ.

Granat RGO z zapalnikiem UDZ w przekroju.

1- zapalnik UDZ;

2 - kółko zawleczki z zawleczką

3- dźwignia spustowa;

4 - aluminiowa półsfera;

5 - ładunek kruszący;

 6- detonator.

Dane techniczne granatu RGN.

Do szkolenia żołnierzy w Armii Radzieckiej ( a tak naprawdę to już Armii Federacji Rosyjskiej bo był to rok 1992) opracowano ćwiczebną wersję granatu RGN. Granat PUI-RGN wyposażono w ćwiczebny ładunek hukowy pozorujący wybuch granatu a skorupa granatu jest nawiercona od spodu. Zapalnik stosowany w tym granacie to UZRGM z ładunkiem hukowym identycznym jak w granacie URG/URG-N. Granat pomalowany jest na kolor czarny. Przyznam że nie widziałem nigdy tego modelu nawet na zdjęciach, jedyne co udało mi się znaleźć to przedstawiona niżej grafika.

Ćwiczebny granat PUI-RGN. Fot. arms.ru

Małe moje opracowanie nt. znakowania skrzyń transportowych granatów RGN.

Radziecki plakat szkoleniowy z lat 70.

Bibliografia:

1. Instrukcja piechoty. Granaty ręczne, MON, Warszawa 1961.
2. Amunicja Wojsk Lądowych. Podręcznik, MON, Warszawa 1985.
3. Krzysztof Jamroziak .Możliwości rażenia ręcznymi granatami odłamkowymi w świetle wyników badań. .WSO Wrocław.
4. Инженерные боеприпасы. Руководство по материальной части и применению. Книга третья. Военное издательство -1976.

Opracował: Zbigniew Ziemiński "saperski"

W kolejnej części zaprezentuje granaty przeciwpancerne i specjalne (dymne) oraz ich ćwiczebne odpowiedniki.
